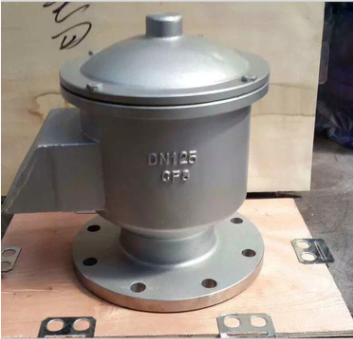

GFQ-2型不銹鋼呼吸閥使用說明書（圖）

GFQ-2型不銹鋼呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該產品設計合理,結構簡單,使用方便;是儲罐的必備產品,不可缺少。
不銹鋼全天候呼吸閥特點及性能
1．新型全天候石油儲罐呼吸閥殼體選用鑄鋼，耐腐蝕性好；
2．閥盤采用不銹鋼、F四材料，耐低溫，防凍性能好；
3．結構簡單，易檢修，安全方便；
4．新型全天候石油儲罐呼吸閥性能經測試，完全符合石油工業部標準SY7511.1-2010規定。
不銹鋼全天候呼吸閥適用范圍
1．新型全天候石油儲罐呼吸閥適用于儲存閃點低于28。C甲類油品和閃點低于60。C的乙類油品，如汽油、苯、甲笨、煤油、輕柴油、原油、航空油、食品油等油品及性質相同的化工產品儲罐。
2．  可與新型波紋石油儲罐阻火器、液壓安全閥配套使用。
不銹鋼全天候呼吸閥主要技術參數
操作壓力：正壓：+980Pa（100毫米水柱）；
          負壓：-295Pa（30毫米水柱）
訂貨時請指明產品名稱、型號、規格和壓力等級。
不銹鋼全天候呼吸閥保養與維修
為了確保新型全天候呼吸閥的性能達到安全使用的目的，呼吸閥應定期進行檢查和保養：
1．檢查壓力閥盤和真空動作是否靈活，導桿及閥封環接觸面有無損傷；
2．重新安裝壓力閥盤和真空閥盤時，應保證接觸面嚴密，導桿升降靈活；
3．新閥啟動時，應在安裝前清除閥盤的防震物，否則呼吸閥將失靈。
4．因天氣潮濕風沙情況下，溫度達到零度范圍內，儲罐不可發油使用。急生產時必須先打開量油孔其它之類的供氣產品，以保持儲罐安全作用。
5．呼吸閥在正常工作進油之前，必須先打開量油孔。
注：1.此新型全天候呼吸閥已經有關大學測試達到部標。
    2.全天候呼吸閥,將正負壓閥盤、閥座和導桿改成不銹鋼、F四，已經有關大學測試達到部標。
GFQ-2全天候呼吸閥的主要技術參數：

A級正壓	355Pa (36毫米水柱)
負壓	295Pa (30毫米水柱)
B級正壓	980Pa (100毫米水柱)
負壓	295Pa (30毫米水柱)
C級正壓	1765Pa (180毫米水柱)
負壓	295Pa (30毫米水柱)

GFQ-2全天候呼吸閥的零部件材料：

閥體材料	碳鋼WCB、不銹鋼304、316、鋁合金
正壓閥盤材料	不銹鋼304、316、鋁合金
負壓閥盤材料	不銹鋼304、316、四氟PTFE
環境溫度℃	-30~60

 GFQ-2全天候呼吸閥國標法蘭連接外形尺寸： GB、JB

公稱通徑 (mm)	安裝尺寸（mm）
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26
