底閥工作原理（圖）
來源：www.jasonsky.cn作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:40

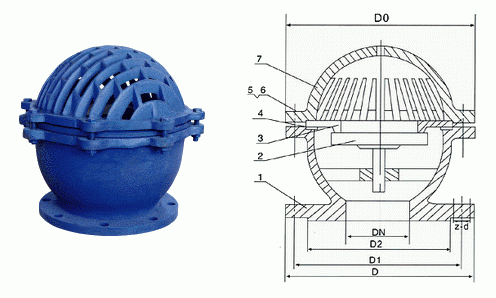

底閥(Bottom Valve）由、閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
底閥工作原理（圖）
 |
底閥屬于單向閥的一種，是一種節約能源的閥，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水口和加強筋,起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用.口徑有單瓣、雙瓣、多瓣型，有法蘭連接和螺紋連接。其他名稱：內螺紋升降式底閥---井底閥、吸水閥、濾水閥、蓮蓬頭；升降式底閥--法蘭井底閥；旋啟式底閥--法蘭旋啟式井底閥。
|
底閥結構原理
底閥在閥蓋上設有多個進水口，并配有篩網，以減少雜物的流入，降低底閥的堵塞幾率。底閥雖然配有防堵塞篩網，但底閥一般是適用于清潔介質的，粘度和顆粒度過大的介質不宜使用底閥。底閥焊接在容器的最底部，從而可以達到最佳的排空，清洗，消毒的效果。
1、結構不論是從流量，還是從工藝要求來看都很理想，此外在排空的時候不會產生湍流現象。
2、底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長。
3、底閥還可根據操作過程中各項工藝要求將工作介質很好的混合。
4、罐底閥盡可能靠近罐底壁，從而達到無死角的效果。
5、底閥按材質可分為塑膠類底閥和金屬類底閥、也可以分為普通底閥和有反洗水流的底閥。
