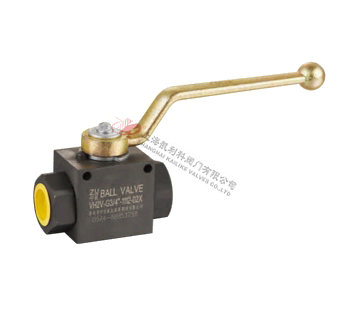

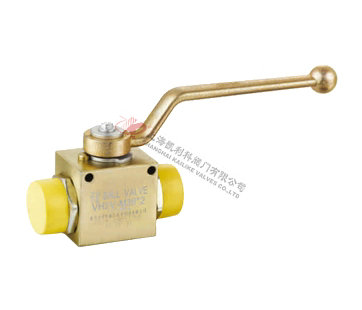

VH2V直通高壓球閥

產品名稱：	VH2V直通高壓球閥	產品型號：	VH2V
公稱通徑：	DN6～DN50	結構形式：	球形
公稱壓力：	31.5Mpa～40.0Mpa～50.0Mpa	連接方式：	內螺紋、外螺紋
適用溫度：	-20～+100℃～+170℃	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	上海凱利科閥門有限公司

產品說明

VH2V直通高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。

產品特點

VH2V直通高壓球閥是我公司引進德國先進技術工藝，主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。

圖形符號

型號說明

① 系列代號：VH2V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

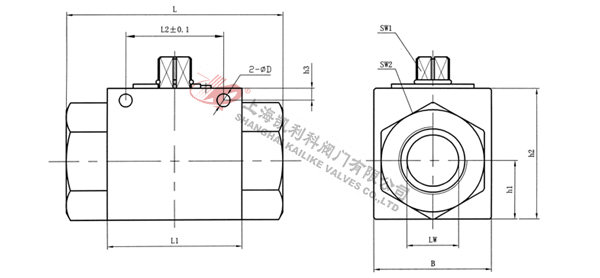

外形結構圖

M螺紋連接口略圖

M螺紋外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6
VH2V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7

G螺紋連接口略圖

G螺紋外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-G1/4	500	06	06	／	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-G3/8	500	10	10	／	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-G1/2	500	13	12	／	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6
VH2V-G3/4	400	20	20	／	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6
VH2V-G1	350	25	25	／	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7

NPT螺紋連接口略圖

NPT螺紋外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	38.5	18	45	09	30	6.5	6
VH2V-NPT3/4	400	20	20	／	NPT3/4	18	95	60	50	48.5	23	58	12	41	6.5	6
VH2V-NPT1	350	25	23	／	NPT1	21	113	65	57	50.5	27.5	65	12	46	8.5	7

LR螺紋連接口略圖

LR螺紋外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-08LR	500	06	06	08	M14×1.5	10	67	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-12LR	500	10	10	12	M18×1.5	11	74	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-15LR	500	13	12	15	M22×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6
VH2V-18LR	500	13	12	18	M26×1.5	12	82	48	35	38.5	18	45	09	30	6.5	6
VH2V-22LR	400	20	19	22	M30×2	14	101	60	50	48.5	23	58	12	41	6.5	6
VH2V-28LR	350	25	24	28	M36×2	14	108	65	57	50.5	27.5	65	12	46	8.5	7

SR螺紋連接口略圖

SR螺紋外形尺寸表

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3
VH2V-10SR	500	06	06	10	M18×1.5	12	73	40	26	31.5	13.5	35	09	22	4.5	4.8
VH2V-14SR	500	10	10	14	M22×1.5	14	80	42	32	31.5	16	40	09	27	5.3	5.8
VH2V-16SR	500	13	12	16	M24×1.5	14	86	48	35	38.5	18	45	09	30	6.5	6
VH2V-20SR	500	13	12	20	M30×2	16	90	48	35	38.5	18	45	09	30	6.5	6
VH2V-25R	400	20	20	25	M36×2	18	109	60	50	48.5	23	58	12	41	6.5	6
VH2V-30SR	350	25	25	30	M42×2	20	120	65	57	50.5	27.5	65	12	46	8.5	7

聲明：【VH2V直通高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的VH2V直通高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
