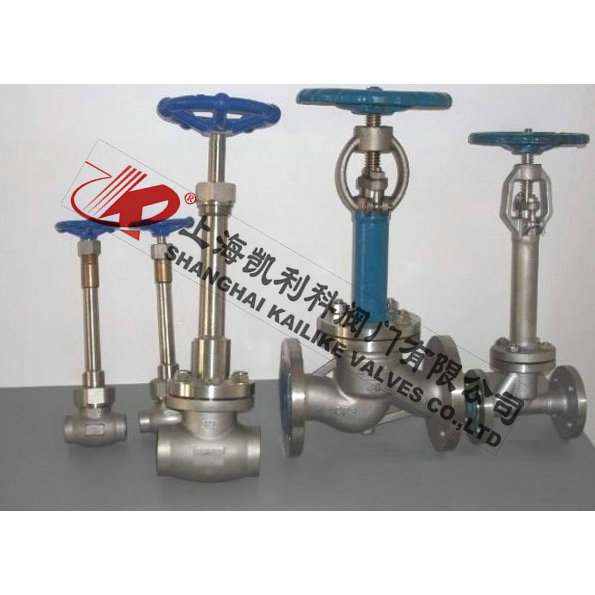

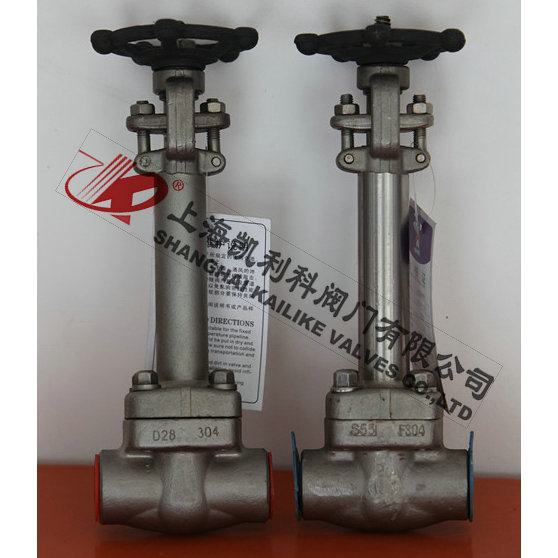

DJ61Y焊接低溫截止閥
DJ61Y焊接低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
|
產品名稱： |
焊接低溫截止閥 |
產品型號： |
DJ61Y |
|
公稱通徑： |
DN15～DN300 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～16.0MPa |
連接方式： |
法蘭、焊接、螺紋 |
|
適用溫度： |
-29ºC～-196ºC |
驅動方式： |
手輪、傘齒輪 |
|
閥體材質： |
LCB碳鋼、LC3不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
液化天然氣、液氮、液氨、乙烯、丙烯、甲烷 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
DJ61Y焊接低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
設計形式
DJ61Y焊接低溫截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。
產品特點
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
主要零件材質
|
序號 |
零件名稱 |
AStoASTM |
SStoASTM |
|
A350 LF2 |
A350 LF3 |
A182 F304 |
A182 F316(L) |
|
1 |
閥體 |
A350 LF2 |
A350 LF3 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 410 |
A276 304(L) |
A276 304(L) |
A276 316(L) |
|
3 |
閥蓋 |
A350 LF2 |
A350 LF3 |
A182 F304(L) |
A182 F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
5 |
螺栓螺母 |
A193 B7 |
A193 B7 |
A193 B8 |
A193 B8M |
|
6 |
閥桿 |
A182 F6 |
A182 F6 |
A182 F304(L) |
A182 F316(L) |
|
7 |
填料 |
柔性石墨 |
PTFE |
|
8 |
填料壓套 |
A276 420 |
A182 F304 |
|
9 |
銷釘 |
A276 420 |
A182 F304 |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
WCB |
A351 CF8 |
|
12 |
螺母 |
A194 2H |
A19 44 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 410 |
|
14 |
手輪 |
A197 |
|
15 |
銘牌 |
SS |
|
16 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
17 |
適用溫度 |
≥-40℃ |
≥-101℃ |
≥-196℃ |
外形結構圖
主要外形尺寸
|
NPS |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
L |
79 |
92 |
111 |
120 |
120 |
172 |
200 |
|
H(開) |
330 |
337 |
370 |
480 |
410 |
474 |
546 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
螺栓式 |
5.2 |
7.2 |
10.9 |
13.5 |
15.2 |
19.8 |
29.0 |
|
焊接式 |
4.8 |
6.5 |
9.5 |
11.5 |
13.1 |
17.5 |
26.8 |
聲明：【DJ61Y焊接低溫截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DJ61Y焊接低溫截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
