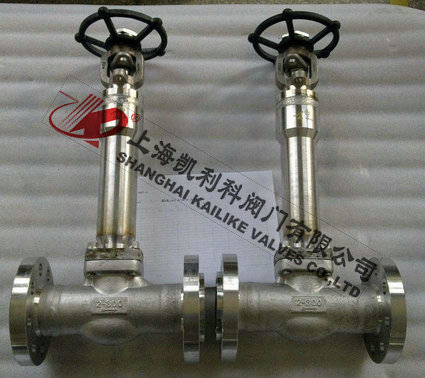

DJ61Y低溫高壓截止閥

產品名稱：	低溫高壓截止閥	產品型號：	DJ61Y
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	法蘭、焊接、螺紋
適用溫度：	-29ºC～-196ºC	驅動方式：	手輪、傘齒輪
閥體材質：	LCB碳鋼、LC3不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	液化天然氣、液氮、液氨、乙烯、丙烯、甲烷	生產廠家：	上海凱利科閥門有限公司

產品說明

DJ61Y低溫高壓截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

設計形式

DJ61Y低溫高壓截止閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (31 6夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃(320oF)的低溫下使用，一般將閥門設計成加長式閥蓋。

產品特點

1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

主要零件材質

序號	零件名稱	AStoASTM		SStoASTM
		A350 LF2	A350 LF3	A182 F304	A182 F316(L)
1	閥體	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 410	A276 304(L)	A276 304(L)	A276 316(L)
3	閥蓋	A350 LF2	A350 LF3	A182 F304(L)	A182 F316(L)
4	墊片	316夾柔性石墨		316夾PTFE
5	螺栓螺母	A193 B7	A193 B7	A193 B8	A193 B8M
6	閥桿	A182 F6	A182 F6	A182 F304(L)	A182 F316(L)
7	填料	柔性石墨		PTFE
8	填料壓套	A276 420		A182 F304
9	銷釘	A276 420		A182 F304
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	WCB		A351 CF8
12	螺母	A194 2H	A19 44	A194 8	A194 8M
13	閥桿螺母	A276 410
14	手輪	A197
15	銘牌	SS
16	螺母	A194 2H	A194 4	A194 8	A194 8M
17	適用溫度	≥-40℃	≥-101℃	≥-196℃

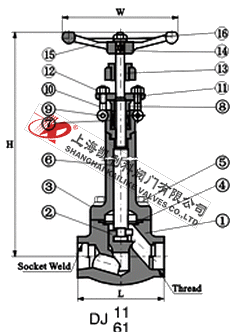

外形結構圖

主要外形尺寸

NPS		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	92	111	120	120	172	200
H(開)		330	337	370	480	410	474	546
W		100	100	125	160	160	180	200
重量	螺栓式	5.2	7.2	10.9	13.5	15.2	19.8	29.0
	焊接式	4.8	6.5	9.5	11.5	13.1	17.5	26.8



聲明：【DJ61Y低溫高壓截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DJ61Y低溫高壓截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
